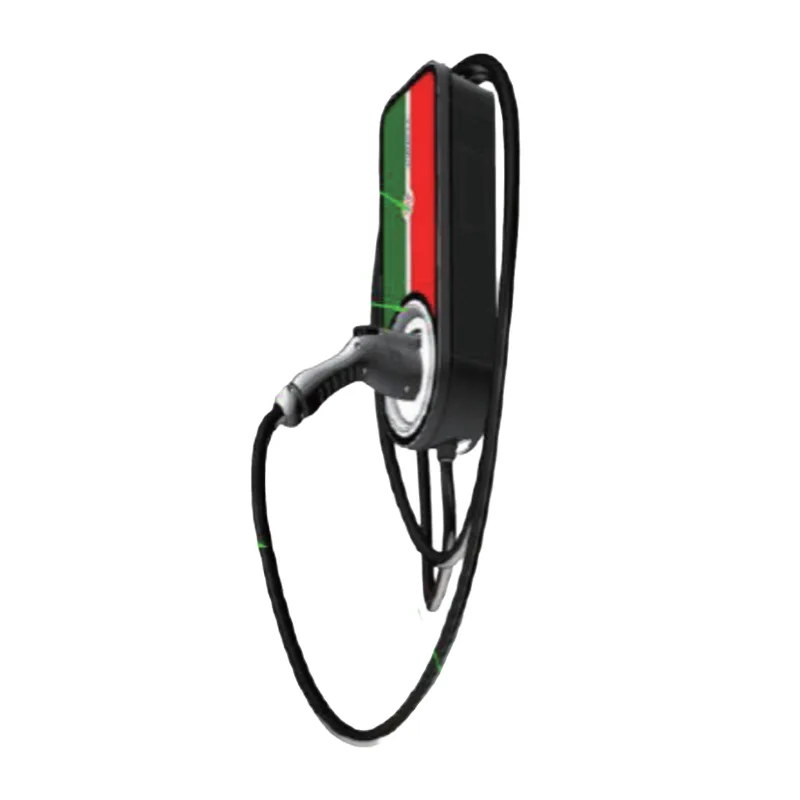

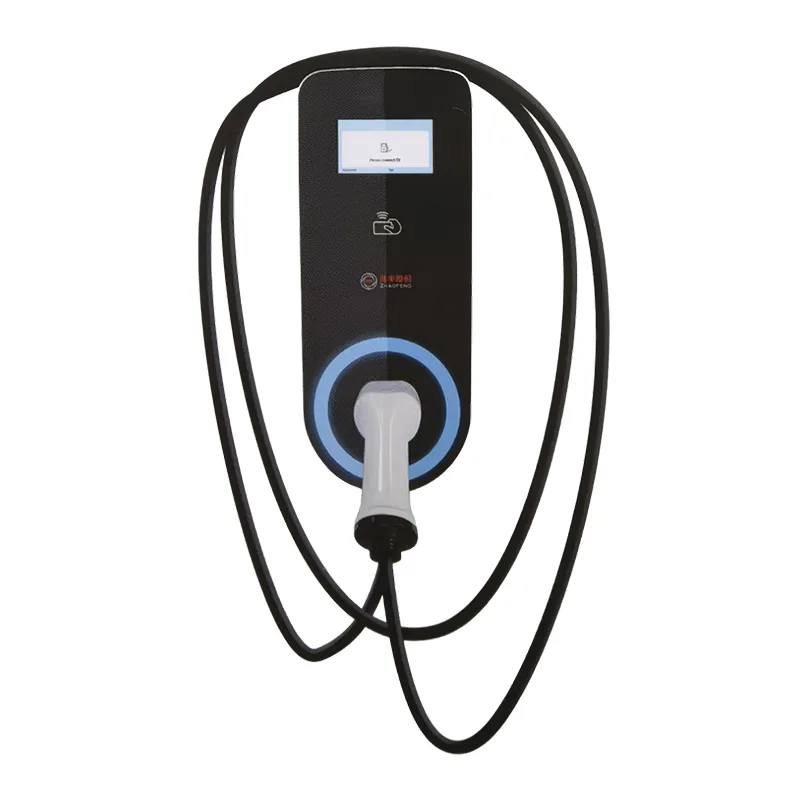

7KW seinään kiinnitettävä AC-latauspino

Yrityksemme 7KW seinään asennettava AC-latauspino on uusien energiaajoneuvojen lataustarpeisiin kehitetty latauslaite, jota käytetään yhdessä sähköajoneuvojen sisäänrakennetun laturin kanssa sähköajoneuvojen latauspalveluiden tuottamiseen. Tämä tuote on helppo asentaa, pienikokoinen, yksinkertainen käyttää muodikkaan ulkonäöltään, kortin pyyhkäisy/lataus, nopea ja tehokas; useat kattavat turvasuojatoiminnot (oikosulkusuojaus, vuotosuojaus, hätäpysäytyssuoja, ylivirtasuoja, ylikuumenemissuoja, ylijännitesuoja, IP54-luokan pöly- ja vesitiiviys, maadoitussuojaus) katkaisevat automaattisesti virran latauksen jälkeen, mikä suojaa ajoneuvon turvallisuutta.

1. Plug and play -toimintaprosessi jokaisen omistajan pysäköimiseksi Lukitse auto - kytke latauspistooli - aloita lataus (vilkkuva valo) Tule lataamaan kun tulet◇, lähde, kun se on valmis, täysin tunteeton

2. Aloita käyttöprosessi liukusäätimellä ◇ Omistajan pistoke - Omistaja pyyhkäisee valtuutuskorttia - Aloita lataus (vilkkuva valo)

Tekniset parametrit

Tuotteen ominaisuudet

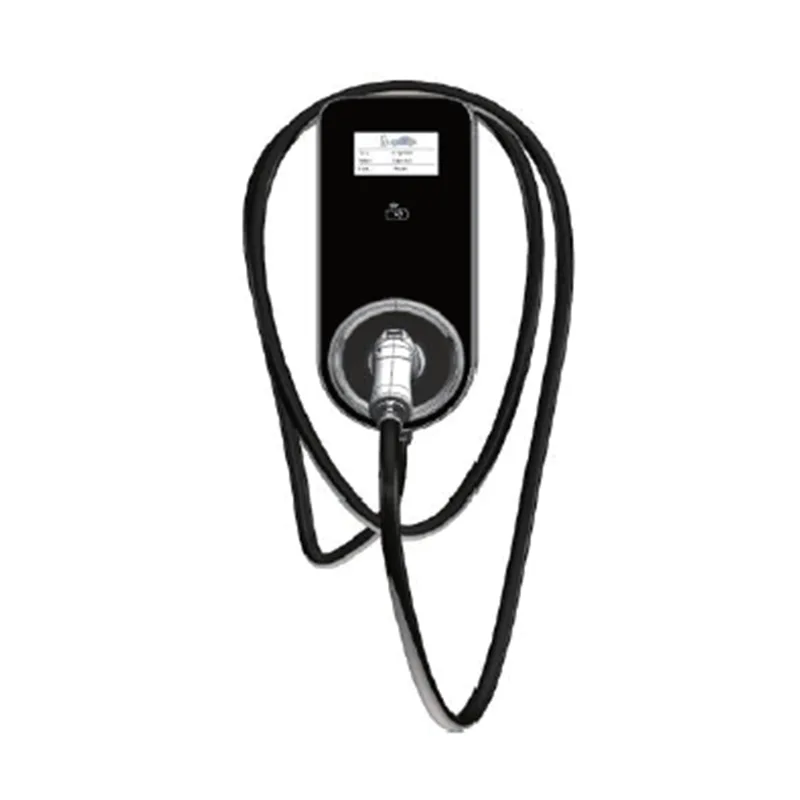

1) Varustettu 4,3 tuuman näytöllä ja LED-tilan ilmaisimella, mikä mahdollistaa latausprosessin poistamisen.

2) Pystyy verkkoviestintään Ethernet/4G-verkon kautta, mikä mahdollistaa reaaliaikaisen ohjauksen ja maksutoiminnot.

3) Kattava järjestelmäsuojaus: ylijännite, alijännitesuoja, ylivirtasuoja, oikosulkusuoja, vuotosuojaus, ylikuumenemissuoja, salamansuojaus, tuotteen turvallisen ja luotettavan toiminnan varmistaminen.4) Tietojen tallennus ja vian tunnistaminen.

5) Tarkka tehonmittaus- ja tunnistustoiminto, joka lisää käyttäjän luottamusta.

6) Kokonaisrakenne on suunniteltu sateelle ja pölylle, IP54-suojausluokka, sopii sekä sisä- että ulkokäyttöön

ympäristöissä, ja sitä käytetään laajasti kotimaisissa ja ulkomaisissa ympäristöissä.

7) Helppo asentaa, käyttää ja huoltaa.

8) Turvallinen ja varkaudenesto.

Asennusympäristövaatimukset

1) Tämä latauspaalu on sisä- ja ulkokäyttöinen yleislatauspaalu, joka täyttää IP54-suojaustason ja voidaan asentaa ulos.

2) Varmista, että ympäristön lämpötila on -30°C ~ 50°C.

3) Asennuspaikan on oltava yli 2000 metrin korkeudessa.

4) Asennuspaikan lähellä ei saa olla voimakasta tärinää tai syttyviä ja räjähtäviä materiaaleja.

5) Paikka ei saa olla matalalla tai vesistölle alttiilla alueella.

6) Paalun asennus on tuettava seinään. Jos on seinätuki, on suositeltavaa käyttää erityisiä lattiapilareita asennuksessa ja kiinnittämisessä.

7) Paalua asennettaessa on varmistettava, että paalu on pystysuora ja että latauspaalun korkeuden vertailutiedot maasta (1,3-1,5 metriä) säilyvät.

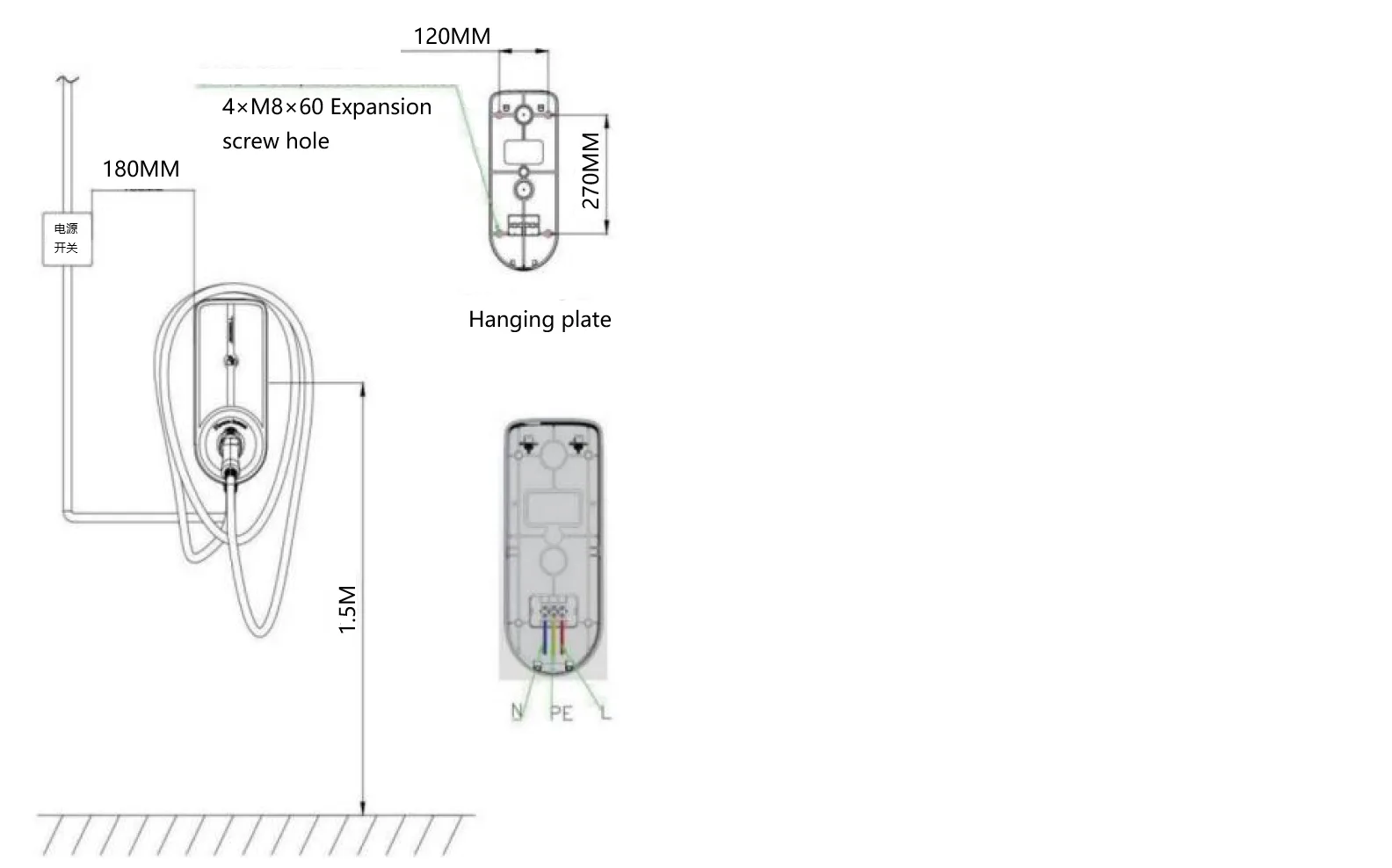

Asennusmenetelmä

1) Latauspaalun korkeuden vertailutiedot maasta (1,3-1,5 metriä)2) Merkitse kiinnitysreiän sijainti seinään taustalevyyn taustalevyn asennusreiän sijainnin mukaan.

Käytä iskuporaa lävistykseen (Φ8*65) ja laita sitten M8*60 muoviset paisuntaputket,

ja kiristä ruuvit ripustuslevyn läpi.

3) Tehtaalla tulokaapeleilla varustetut laitteet, jos joudut jatkamaan tulokaapelin pituutta,

jatka liitäntää oikean kaapelimenetelmän mukaisesti johdotuksen tunnisteen mukaan, liitä kolme kaapelia (palojohto L, nollalinja N, maadoitusjohto PE) liitäntäkorttiin,

ja viimeistele johdotus; (Koska laitevirta on suuri, laajennuksen tulisi varmistaa luotettava yhteys);

4) Sähköiskuvaaran välttämiseksi laitteen tulee varmistaa, että tulon maadoitusjohto on tukevasti kiinnitetty.
