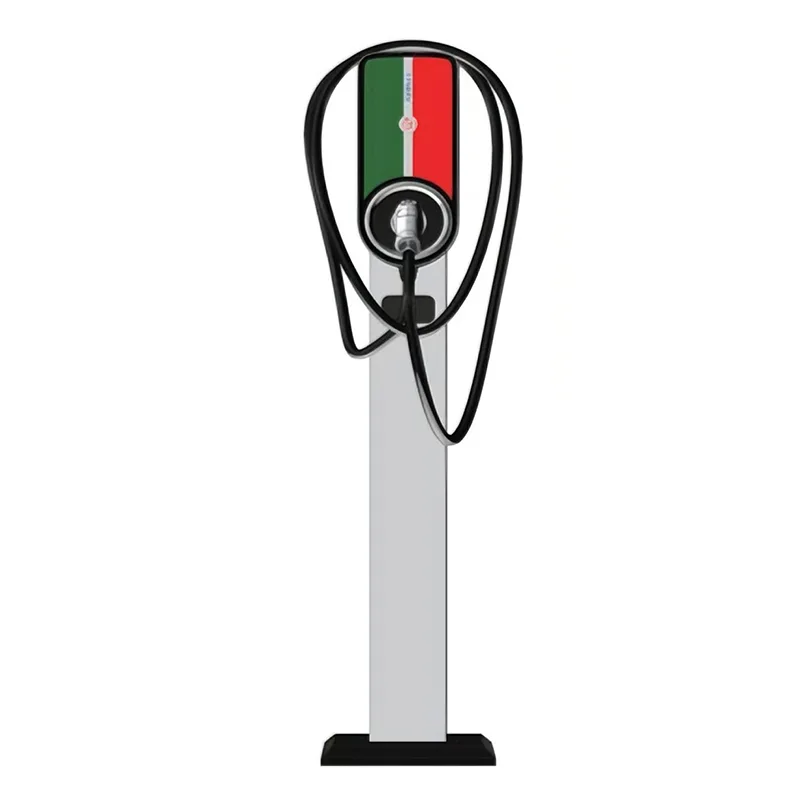

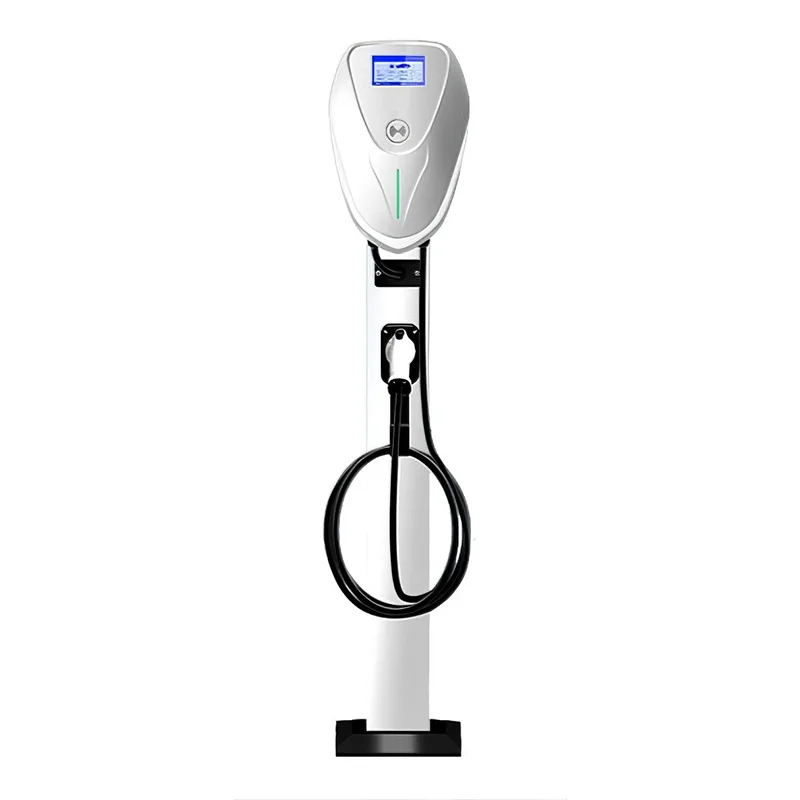

7KW Lattialla seisova AC-latauskasa

Tämä tuote on 7 kW:n lattialla seisova AC-latauspino, jota käytetään sähköajoneuvojen vaihtovirtalataukseen. Se koostuu pääasiassa osista, kuten latauspaalun rungosta, taka-asennuspaneelista, latauspistoolin kaapelista ja asennustarvikepaketista. Siinä on toimintoja, kuten lataussuojaus, kortin pyyhkäisylataus, QR-koodin skannauslataus, mobiilimaksaminen, verkon valvonta ja etäpäivitys.

Tekniset parametrit

innovatiivisia malleja

- Laite noudattaa tarkasti modulaarisia suunnitteluperiaatteita: tiedonsiirtomoduuli on plug-and-play, yhteensopiva Ethernet/GPRS/3G/4G-moduulien kanssa, jolloin käyttäjät voivat valita todellisten tarpeiden mukaan; rakenne on yhteensopiva sekä seinä- että lattiaasennusmenetelmien kanssa. Seinään kiinnitettävä latauspaalu voidaan muuntaa lattia-asennukseksi lisäämällä pylväs muuttamatta sen rakennetta tai lisäämällä muita lisävarusteita.

- Modulaarisen suunnittelun periaatteet huomioon ottaen viestintämoduuli on plug-and-play ja konfiguroitavissa helppoa huoltoa varten;

- Tukee viestintää etähallintaalustan kanssa etävalvonnan ja etäpäivitysten saavuttamiseksi;

- Tukee matkapuhelimen QR-koodin latausta ja korttipohjaista latausta, joka pystyy lukemaan olennaisia ​​käyttäjätietoja IC-korteilta;

- Kattava suojaus turvalliseen käyttöön: varustettu ylijännitesuojalla, alijännitesuojalla, ylikuormitussuojalla, oikosulkusuojalla, vuotosuojalla, maadoitussuojalla, ylikuumenemissuojalla, matalan lämpötilan suojauksella, ukkossuojalla ja kaatumissuojalla, mikä varmistaa laitteiden turvallisen ja luotettavan toiminnan;

- Käyttäjäystävällinen käyttöliittymä: 4,3 tuuman näyttö, joka näyttää reaaliajassa laitteen tilan, toimintatiedot (jännite, virta, teho, latausmäärä ja aika) ja vikatiedot;

- Ethernet/GPRS/4G-viestintä, taustavalvonta, etäpäivitykset, mobiilimaksaminen, matkapuhelimen APP/WeChat virallisen tilin QR-koodin veloitus ja korttipohjainen veloitus;

Asennusmenetelmä

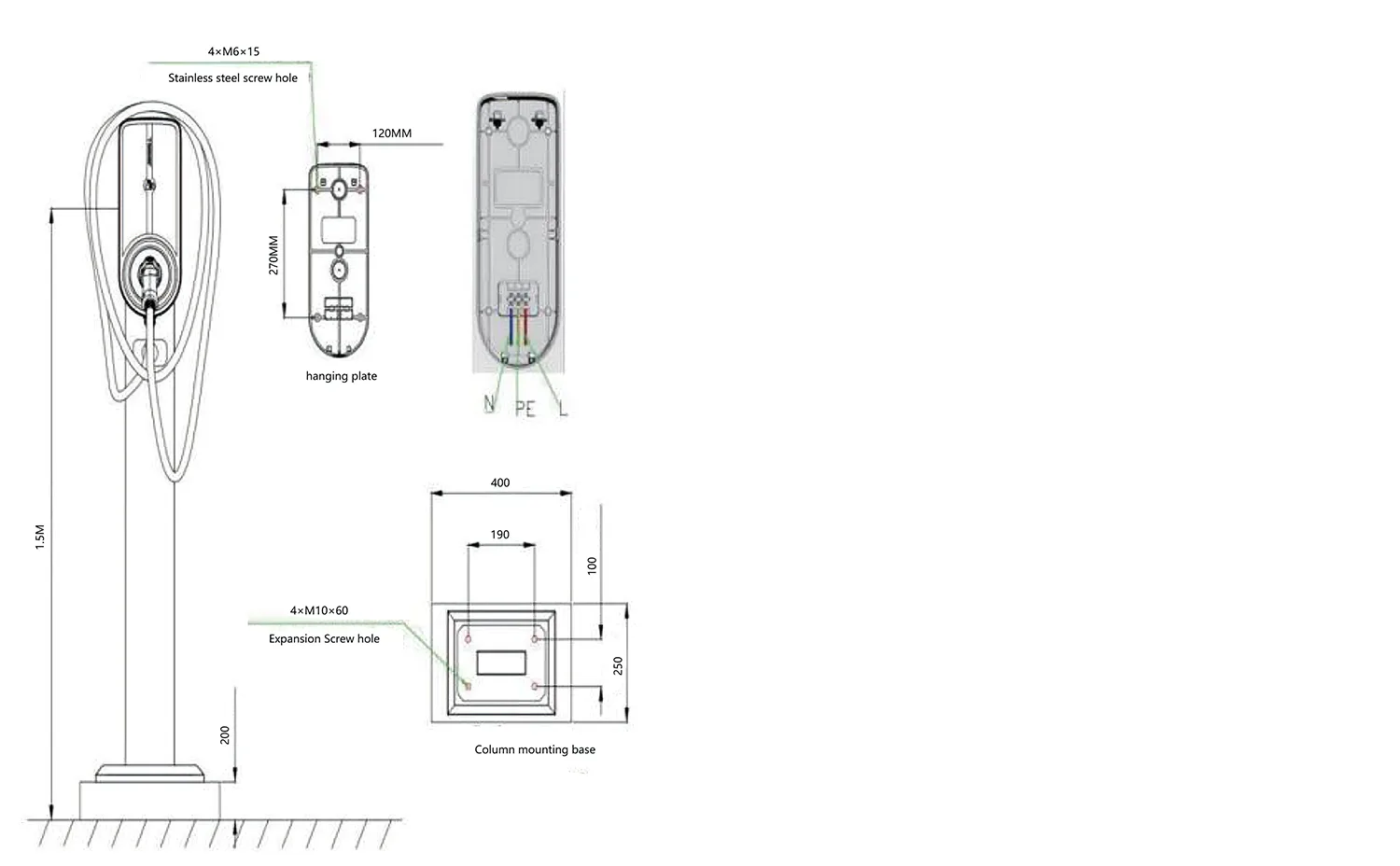

1) Panospaalujen betoniperustuksen lujuuden tulee olla C25. Maanalainen osa on 400mm ja maanpäällinen 200mm. Betonin mitat ovat 400*250mm. Perustuksen keskellä tulee olla haudattu poistoputki ja 4 M10*60 laajennuspulttia kiinnitetään perustukseen.

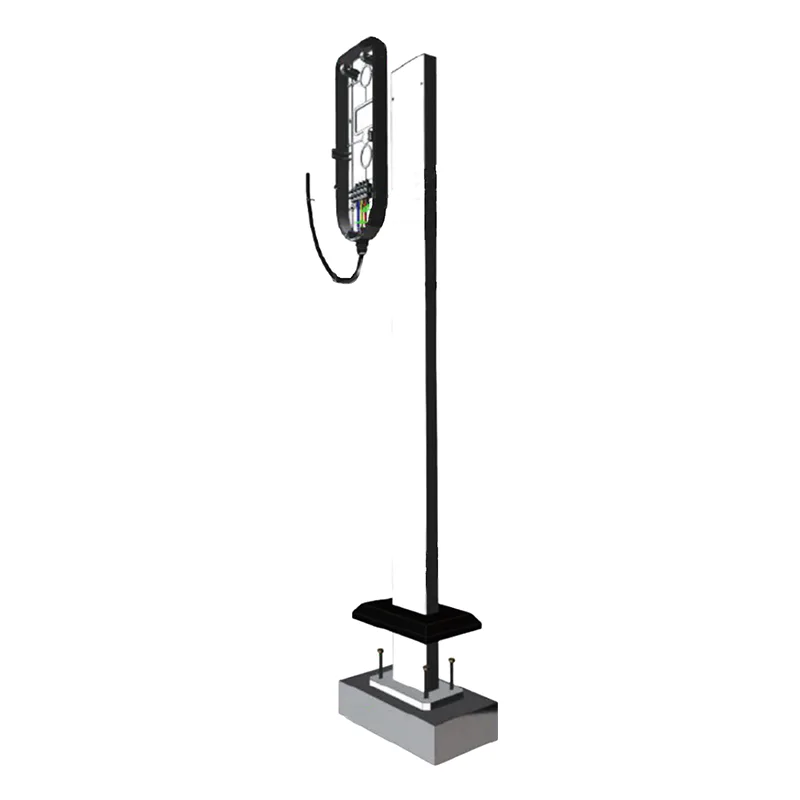

2) Kiinnitä takapaneeli pylvääseen M6*15 ruostumattomalla teräsruuveilla.

3) Syöttöjohto vedetään perustukseen valmiiksi upotetusta putkesta pylvään sisäpuolen kautta tähän tarkoitukseen varattuun tuloliitäntään.

4) Tämän laitteen mukana tulee tehtaalta saatu tulokaapeli. Jos sinun on pidennettävä tulokaapelia, sinun on jatkettava sitä oikean kaapelin liitäntätavan mukaisesti. Aseta kolme kaapelia (jännitejohto, nollajohto, maadoitusjohto) riviliittimeen johtotarrojen mukaisesti johdotuksen viimeistelemiseksi; (koska laitteessa on korkea virta, jatkojohdon tulee varmistaa luotettava yhteys).

5) Sähköiskuvaaran välttämiseksi laitteen tulon maadoitusjohdin on maadoitettava tukevasti.
