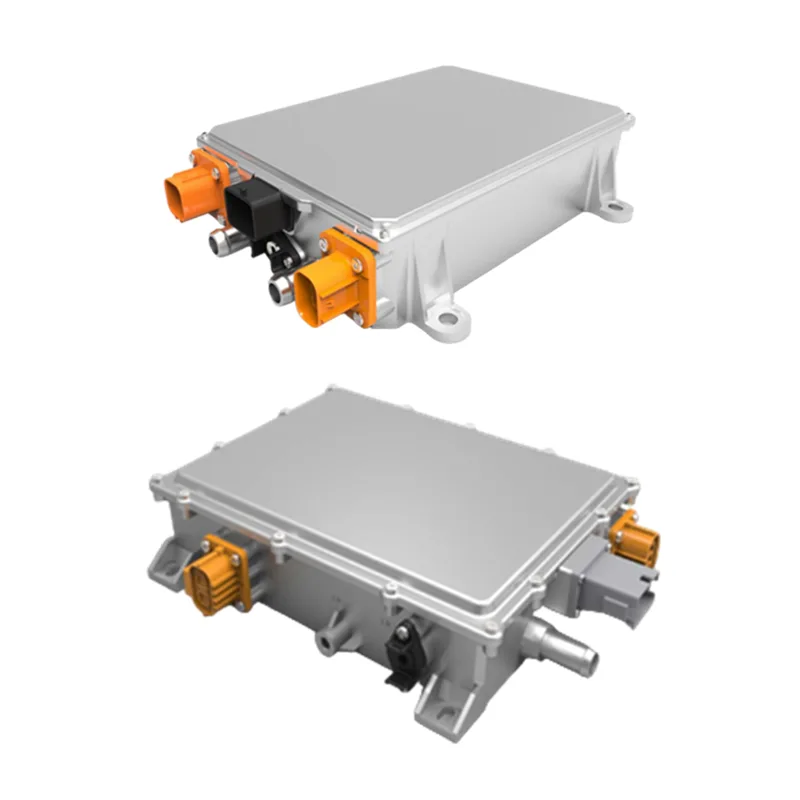

6,6 kW:n korkeatehoinen IP67 nestejäähdytteinen OBC

Zhaofengin räätälöity 6,6 kW:n suuritehoinen IP67 nestejäähdytteinen OBC on ydinlatauskomponentti, joka on itsenäisesti kehitetty uusille energiaajoneuvoille ja joka vastaa pääasiassa sähköverkosta tulevan vaihtovirran muuntamisesta litiumakkujen lataamiseen sopivaksi tasavirraksi. Uuden energiaajoneuvoteollisuuden nopean kehityksen ja erityisesti hyötyajoneuvojen ja raskaiden kuorma-autojen tehokkaan ja luotettavan latauksen kasvavan kysynnän myötä tätä tuotetta on optimoitu ja parannettu tehotiheyden, ympäristöön sopeutuvuuden ja turvallisuuden suhteen. Perinteisestä ilmajäähdytteisestä OBC:stä poiketen 6,6 kW:n korkeatehoisessa IP67 nestejäähdytteisessä OBC:ssä on edistyksellinen nestejäähdytysjärjestelmä, joka voi nopeasti haihduttaa suuren latauksen aikana syntyneen lämmön ja varmistaa vakaan toiminnan myös ankarissa työympäristöissä, kuten korkeassa lämpötilassa, kosteudessa ja pölyssä. Se tukee laajaa tulojännitealuetta 100-266Vac ja verkkotaajuutta 50Hz-61Hz, mikä on yhteensopiva sähköverkkojen kanssa useimmilla alueilla. Lähtötasavirtajännite on vakaa 360 V:ssa ja lähtövirtaa voidaan säätää joustavasti välillä 0-20A/40A/60A, mikä vastaa eri kapasiteetin litiumakkujen lataustarpeita.

Mallin tekniset tiedot

Sähköturvallisuusparametrit

Asennusopas

"1.Tarkista ennen asennusta, että laturin vasemmalla puolella oleva vaihtovirtasuojakytkin on OFF-asennossa varmistaaksesi, että vaihtovirtasyötön syöttö on katkaistu.

2.Liitä AC-tuloliitäntä verkkovirtaan.

3.Kytke DC-lähtöliitin (tai latauspistooli) akkuun.

4.Varoitus: Anna ammattilaisen asentaa johdot!

Tuotteen edut

Korkealaatuinen 6,6 kW:n korkeatehoinen IP67 nestejäähdytteinen OBC:n korkea energiatehokkuus ≥ 90 %, joka voi tehokkaasti vähentää energiahävikkiä latauksen aikana, lyhentää latausaikaa ja laajentaa uusien energiaajoneuvojen risteilyaluetta, mikä täyttää täydellisesti ajoneuvojen tehokkaat lataustarpeet korkeataajuisissa käyttöskenaarioissa, kuten logistiikassa ja kaukokuljetuksissa; sen IP67-vesitiivis ja pölytiivis toiminto mahdollistaa sen täysin vastustaa pölyn tunkeutumista ja pitkäaikaista upotusta tiettyyn syvyyteen veteen, ja kehittyneen nestejäähdytysjärjestelmän tuella se voi ylläpitää vakaata toimintaa myös ankarissa työympäristöissä, kuten kaivoksissa, satamissa ja rakennustyömailla, joiden ympäristön lämpötila on jopa 85 °C, mikä ratkaisee monimutkaisen sopeutumisongelman perinteisten ympäristöjen huonoissa olosuhteissa; samaan aikaan se on varustettu useilla kattavilla turvallisuussuojaustoiminnoilla, mukaan lukien tulon yli/alijännite, ulostulon ylivirta, ulostulon oikosulku, lähdön ylilämpötila ja tiedonsiirtokatkos, jotka voivat reagoida ajoissa erilaisiin epänormaaleihin latausolosuhteisiin, suojaten tehokkaasti akun ja koko ajoneuvon turvallisuutta ja tarjoavat luotettavan takuun ajoneuvojen turvalliselle toiminnalle erilaisissa sovellusskenaarioissa; lisäksi se tukee laajaa syöttöjännite- ja taajuuden valikoimaa, on yhteensopiva useiden litiumakkujen eritelmien kanssa ja voi joustavasti säätää lähtövirtaa, joka voidaan räätälöidä eri ajoneuvomallien, kuten kevyiden hyötyajoneuvojen, keskiraskaita / raskaiden kuorma-autojen ja hybridiajoneuvojen, tarpeiden mukaan, vahva yhteensopivuus ja joustavuus; tuotteessa käytetään korkealaatuisia ajoneuvolaatuisia komponentteja ja integroitu painevalukuori, jolla on vahva tärinän- ja iskunkestävyys, ja kypsä nestejäähdytystekniikka vähentää komponenttien kulumista, pidentää tuotteen käyttöikää ja vähentää myöhempiä ylläpitokustannuksia käyttäjille, jotka käyttävät ajoneuvoja pitkään.

Käyttötapa

Asennus → Lataustoiminto → Päivittäinen ylläpito → Mukauttaminen ja virheenkorjaus

"1. 6.6KW:n High-Power IP67 nestejäähdytteinen OBC on asennettu uuden energian ajoneuvon sähköjärjestelmän määrättyyn paikkaan, ja tulo- ja lähtölinjat on kytketty ajoneuvon johdotusmäärittelyjen mukaisesti varmistaen lujan liitännät ja hyvän eristyksen. Nestejäähdytysputki on kytketty ajoneuvon jäähdytysjärjestelmään jäähdytysnesteen sujuvan kierron varmistamiseksi.

2. Kun lataat, kytke ajoneuvon latauspistooli AC-latauspinoon. OBC tunnistaa automaattisesti tulojännitteen ja taajuuden ja kommunikoi akunhallintajärjestelmän (BMS) kanssa CAN2.0:n kautta akun varaustilan selvittämiseksi. Se säätää automaattisesti lähtövirran akun tarpeen mukaan ja suorittaa jatkuvan jännitteen ja vakiovirran latausprosessin.

3.Tarkista säännöllisesti OBC:n tulo- ja lähtölinjojen liitäntä sekä nestejäähdytysputken tiiviys, jotta vältytään löystyiltä liitännöiltä tai nestevuotojlta. Tarkista OBC:n toimintatila ajoneuvon kojetaulusta. Jos epänormaali hälytys tapahtuu, lopeta sen käyttö välittömästi ja suorita ammattimainen huolto.

4. Räätälöityjen tuotteiden osalta tehtaamme tekninen henkilökunta suorittaa parametrien virheenkorjauksen ajoneuvomallin ja asiakkaiden tarpeiden mukaan ja antaa vastaavat virheenkorjausohjeet ja käyttöoppaan tuotteen normaalin käytön varmistamiseksi."

Pakkaus ja toimitus
